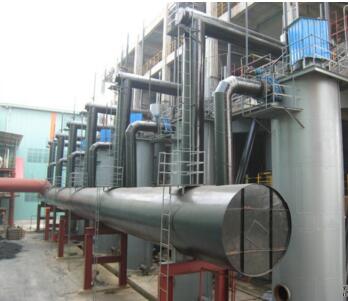

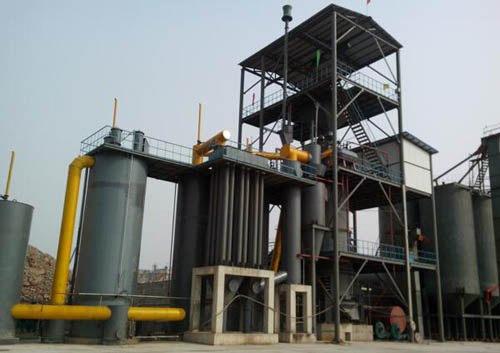

由煤气发生炉生成的粗热煤气首先进入双竖管被热循环水冷却洗涤，煤气中的部分灰尘随热循环水从双竖管下部的水封中排出，被双竖管洗涤降温后的煤气温度约，经隔离水封进入Ⅰ级电气滤清器进行捕焦油和灰尘，煤气温度冷却至35-45℃。经隔离水封再进入Ⅱ级电气滤清器进一步进行脱油除尘。通过煤气加压机加压，再经捕滴器脱去水份后通过输送管道输送至用户

适用范围适用于工业热加工领域，在机械、铸造、冶炼、化工、陶瓷等多行业
